当前位置：
一、主要功能

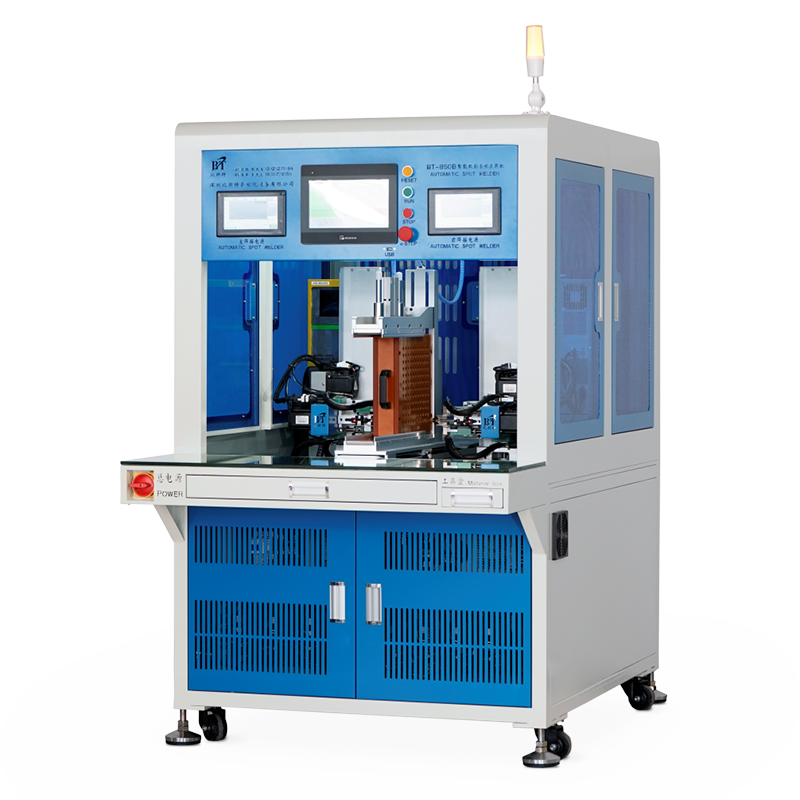

圆柱型电芯的组合式双面自动化焊接
二、产品特点
自动化焊接，焊点均匀，一致性良好，提高合格率实时焊接电流监控，虚焊或炸火报警自动停机可选择点焊规范焊接(正负极可设置不同电流)点焊坐标参数可采用U盘导入参数
运行机构采用伺服电机配合线型模组，精准定位
AI学习自设定点焊针焊接位置，自动检测焊针长度误差自带一键恢复出厂设置功能标配10000A晶体管焊接电源
三、产品参数
设备功率
| AC220V 50/60HZ 5KW |
最大行程
| X轴：200 - 630MM Z轴：5 - 70MM Y轴：200 - 390MM R轴：0 - 105° Xaxis:200-630mm Xaxis:5-70mm Yaxis:200-390mm Yaxis:0-105° |
使用气压
| 0.4-0.8Mpa,使用气源时必须有过滤装置， 确保气流无水无杂质。
| ||
适合镍片厚度
| 0.1MM-0.2MM (0.15-0.2MM厚度镍片需开槽) (0.15-0.2MM thickness nickel sheetneeds to be sltted) | ||
标配点焊电源
| BT-10000A晶体管焊接电源
| ||
凸点焊镍片0 . 21 - 0 . 4MM
| |||
焊接输出电流
| Max 10000A | ||
适合点焊针
| 进口直径1 . 7*100MM(焊点点焊)
| ||
点焊数据导入
| CAD数据导入/点阵数据/人工输入
| ||
进口直径4-4*6平头焊针(凸点焊接使用)
| |||
动 力 | 伺服电机
| ||
适应范围
| 14430/14500/18500/18650/21700 26650/26700/32050/32700/32140 | 设备外形尺寸 Equipment dimensions | L1630*W1050^H1780MM |
生产效率 | 约4000PCS-5000PCS电芯/小时
| 设备重量 | 480KG |
