适用范围：动力电池26650/32650 电芯的串并组合，多并多串组合，电动工具电池，扭扭车电池（1 个模具点焊 6 组），储能电池包，26650电池组， 32650电池组，电动单车电池，太阳能路灯电池组、三元锂电池，数码锂电池，磷酸铁锂电池等

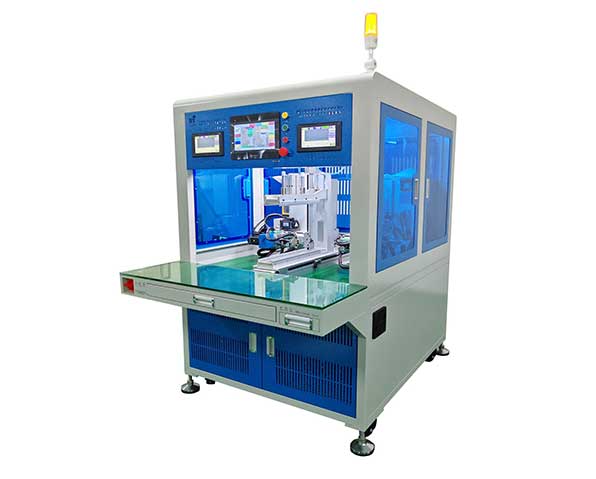

一、点焊主机图片

二、点焊产品图片

三、技术参数

【设备功率】6KW，220V 交流电输入，50HZ
【使用气压】0.4-0.8Mpa
【最大行程】以 18650 电芯为例最大行程：X 轴 35 芯*Y 轴 16 芯 ，如需更大需定做
【适合镍片宽度】成型镍片
【适合镍片厚度】0.1MM---0.3MM（0.21—0.3MM 厚度镍片需开槽）
【生产效率】大约 4600-5000PCS 电芯/小时
【标配点焊机】MC30 焊接主机（/12/16KW），数量 2 台
【焊机效果】焊接一致性非常好，焊点均匀，美观
【三种点焊数据输入】
1、点阵输入法
2、阵列输入法
3、U 盘导入法（把点焊数据储存到 U 盘，直接导入到机器：U 盘 CAD 数据按单次导入到触摸屏，然后可批量从触摸屏导出到 U 盘，再一次性到入到其他机器使用）
【点焊模具型号命名】中英文输入
【控制器件】7.5 寸触摸屏、6 轴 PLC 编程器、3 轴 750W 伺服电机、2 轴400W 伺服电机驱动电动焊头
13、采用成型镍带，减少浪费
14、设备调试简单，易学易懂，换型号速度快（0-199 组数据可调用）
【焊头动力】伺服电动
【成品电池治具】出厂附带 1 套绝缘电木治具（2 个）
【故障清除】设备自带故障报警，根据提示清除故障
【设备外形尺寸】L1630*W850*H1630MM
【设备重量】220KG
【设备电源要求】220V交流接入电源主线国标6平方电线，气源0.4-0.8Mpa 无杂质，无水雾，以保障设备的稳定性
【保修期】本公司产品一星期内包退包换，保修期为2年

五、设备主要配件清单
