规格:10-100V 充电20A放电40A

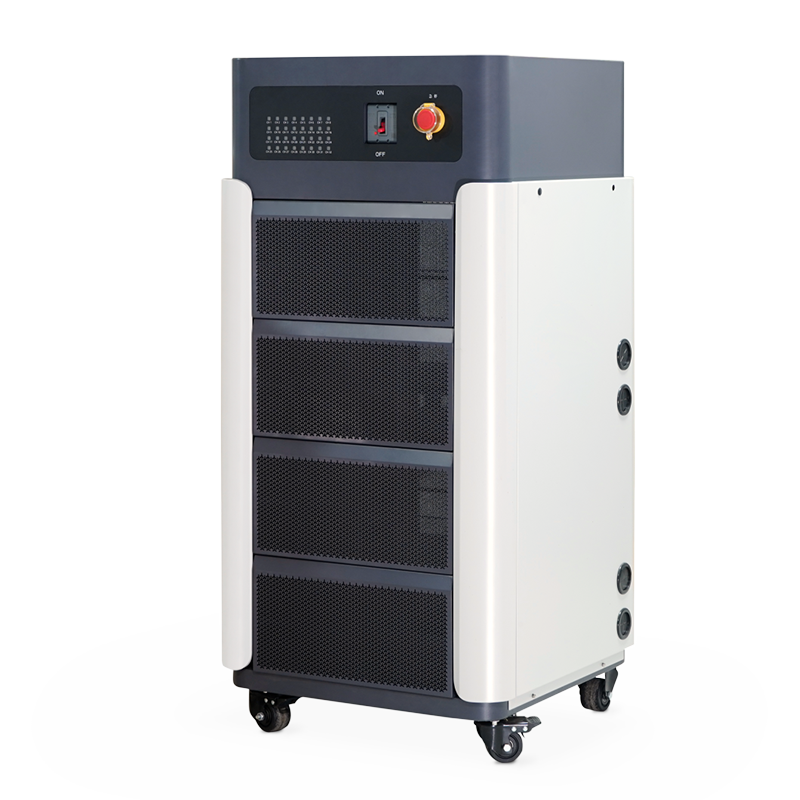

BT-100V20C40F充放电测试设备主要用于锂电池充放电循环测试,测试项目包括:电池充电电保护电压、放电保护电压、容量等。设备具有充电、放电、搁置、循环四个测试工步,通过编辑相应的工步可以让电池按照设置的流程进行测试。
一、测试仪基本性能
1、 充放电功能:
具有恒流恒压充电功能、恒流放 电功能,对电池充放电,记录电池容量。
2、充放电接口
完全满足电池包充放电同口和充放电分口的要求,即2根线(P+ P-)和3根线(P+ P- C-)。同时可以老化正极板充电保护、负极板放电保护的电动工具电池(CH+ P+ P-)。
3、检查电压保护
通过对电池充放电,可检测电池的充电保护和放电保护是否起作用。
4、安全保护
防反接保护功能;电压上、下限设置保护;安全放电电流保护;
5、联机模式
如果仪器单台或者5台以内,可以通过串口连接PC电脑;
5台以上采用网络连接模式下,PC电脑端只需要提供一个网口,就可以控制60台以内的仪器。
6、控制系统
软件系统采用经典成熟的C/S模式,通信方式有串口和网络两种方式,串口可以实现短距离若干台仪器准确通信,网络可以实现长距离多台仪器准确通信。
7、管理软件
基于Windows操作界面,采用SQL数据库存储测试数据,极大方便工作人员在线查询数据和导出数据,按电池条码码、时间、设备号可以查看充放电老化曲线图,同时可以导出曲线图。
二、具体参数标准
输入电源 | AC 220V ±10% / 50Hz | |
电压 | 测量范围 | 10~100V |
精度 | ±(0.2% of reading + 0.2% of range) | |
电流 | 充电范围 | 200~20000mA |
充电精度 | ±(0.2% of reading + 0.2% of range) | |
放电范围 | 200~40000mA | |
精度 | ±(0.2% of reading + 0.2% of range) | |
充电 | 恒压截止电流 | 最低200mA |
容量 | 精度 | ±1‰ |
功率 | 放电功率 | ≦4000W |
时间 | 巡检时间 | 收实时<2S |
定时范围 | 0~999小时/工步 | |
数据记录间隔 | ≥5S | |
中位机版本 | 1.1系列 | |
充电 | 充电模式 | 恒流恒压充电 |
截止条件 | 电压、电流、相对时间、过充保护 | |
放电 | 放电模式 | 恒流放电 |
截止条件 | 电压、相对时间、过放保护 | |
循环 | 循环测量范围 | 1~999次 |
单循环工步数 | 100 | |
电压电流检测采样 | 四线制采样 | |
数据库 | 采用SQL数据库管理测试数据 | |
上位机通讯方式 | 基于TCP/IP协议、串口 | |
数据输出方式 | EXCEL、TXT、图表 | |
通信接口 | 网口 | |
每机柜通道数 | 单通道 | |
机柜尺寸 | W*D*H:800*520*1370(mm) | |
放电池空间尺寸 | W*D*H:700*400*420(mm) |
