一、产品简介
“BK-3000系列锂离子电池自动检测化成设备”是用于对锂离子电池进行化成、分容和性能参数检测等。该产品是由微机和单片机组成的主从式可充电电池综合测试系统，其结构先进，性能可靠，操作方便，具有极高的性能价格比，是锂离子电池生产厂家，使用厂家，科研单位必不可少的生产检测设备。

二、功能简介
（一）、平台
本程序在WINDOWS98/WINDOWS2000简体中文版或英文版操作平台下运行，具有操作简单方便、界面友好等优点。
（二）、功能
具有以下主要功能：
1、此程序可同时控制10个单片机共5120点工作。
2、可设置32个工步参数、可设置最多256个循环，可以先做小电流充放循环，然后再做大电流充放循环，反之也可。
3、可根据指定循环号和工步号的开路电压和指定循环号和工步号的平均电压、容量及到达5个指定特征电压点的时间等多个参数综合分选电池。
4、保留每个充放电工步的开路电压、平均电压、终止电压、终止时间、终止容量、终止电量、终止电流等，对于放电工步，还自动计算衰减容量、放电效率、损失比等。
5、保存每个电池的所有工步曲线（包括电压——时间、电流——时间、容量——时间、电量——时间等曲线），曲线点保存条件包括电压差（≥5mV）、电流差(≥5mA)、时间差(≥1min)等，用户可自由选择曲线采样条件。
6、最长脱机时间为1小时，如果脱机时间过长，将自动压缩曲线数据。
7、各种数据可保存、显示和打印。
8、文件名可设置为按时间自动设置或由用户自行设置。
9、各个柜号或同一柜号不同批次的电池数据可保存到同一个文件中。
10、电池巡检界面可选择图形显示、显示综合数据、显示分类数据、异常显示等。
11、提供容量统计功能，统计用户指定区段容量的电池的个数和百分率。能自动计算分容工步放电容量的最大值、最小值、平均值。
12、打开数据文件，有综合数据、分类数据、统计报表、曲线、循环图等选择。有打印选择和打印预览功能。
13、曲线可以局部放大、缩小，坐标可调，可以显示和打印曲线的具体数据、即每个曲线点的时间、电压、电流、容量、电量。

三、主要技术指标

型号说明：
BK-3512L（双CPU型）—2A，512点，模块结构，一台设备由2个单片机控制，每个单片机可独立控制256点工作。
BK-3256L—2A，256点，模块结构，一台设备由1个单片机控制。

四、结构说明

BK-3512L（双CPU型）柜体为双面结构，设备前后各1个单片机，每个单片机对应控制256点，整个设备共测量512点。每个单片机配有键盘板、显示板和通讯端口等。
BK-3256L柜体为双面结构，由1个单片机控制，配有键盘板、显示板和通讯端口等。
设备电源接口位于设备机柜下方最角处的一个端子排，端子排上分别有“E”、“N”、“A”、“B”、“C”等接线标记，三相四线制电源的连接方法是：电源火线分别接端子A、B、C，零线接端子N，地线接端子E。

四、系统结构及工作原理

（一）、系统组成
１、BK-3512L（双CPU型）锂离子电池自动检测化成设备（1～5台）或BK-3256L锂离子电池自动检测化成设备（1～10台）。
２、微型计算机一台。
３、打印机一台。
4、专用控制软件一套。
（二）、工作原理

五、微机系统配置以及系统安装
（一）、微机配置
使用的微机最小配置为：
1、Pentium Ⅱ 或以上的CPU。
2、EGA/VGA 15寸以上彩色显示器。
3、64M 以上内存。
4、1.44M 软盘驱动器。
5、光驱。
6、硬盘 6.4G 以上。
7、鼠标。
8、并行通讯接口（与打印机联接）。
9、串行通讯接口（与检测设备连接）。
10、打印机。
11、操作系统为win98/win2000简体中文版或win98/win2000英文版，用户需自备微机、操作系统和打印机。
（二）、软件安装
1、下位机软件安装
设备自带，下位机软件已固化在芯片中，无须作任何处理。

2、上位机软件安装
上位机软件以安装盘（光盘或软盘）的形式发放，请先阅读本说明书后再进行安装。
光盘的安装方法：
1）开机启动WINDOWS操作系统。
2）打开光盘的盘符，进入本软件的版本目录（如果是英文版，版本目录为版本号+“_e”），运行SETUP.EXE。
3）在安装过程中，按照提示，直至安装完成。
（三）、设备运行前的自检设定
设备运行前一定要进行自检，自检内容如下：
1、指示灯检查
设备运行前应检查指示灯能否正确亮灭，以保证电池分容和充放电正常。具体操作参照第三章“单片机操作说明”。
2、恒流源检查
设备运行前应使恒流源正常，主要检查恒流源在充电、放电时恒流通路是否正常，电流调节是否正常，报警指示是否正常.具体操作参照第三章。
3、充电、放电电流的设定
在设备开始运行前，应根据本批次电池的具体工艺要求情况，设定充电、放电电流。具体操作参照第三章。
4、检查电池的采样情况
在设备开始运行前，应保证能可靠、准确地采样到每只电池的电压。具体操作参照第三章。
5、电池夹具的清洁
要经常清洁电池夹具，以保证电池能可靠地接触，电池爬碱后应立即清洁，以防止碱液腐蚀电池夹具。
6、电流、电压值的校准
设备出厂前均对恒流源的电流、电池采样电压进行了校准，要求用户每年用0.1级的数字万用表和数字电流表对每一路的电流、电池采样电压进行再次校准，以保证电池分容的准确性。
（四）、上位机与下位机联机
1、通讯电缆连接
关闭计算机和设备电源，通讯电缆一端与设备的串行输出口相连，另一端连接一个RS232和RS485的转换接口,然后与计算机的某个串行通讯口相连，若有不止一台设备，通讯电缆采用并接的方式相连，然后再与计算机相连。
2、通讯调试
打开计算机和设备的电源，进入WINDOWS操作系统，按以下步骤操作：
1）单击 [开始][程序]BK-3000（+版本号），进入测控软件主界面。
2）单击 [主要设置] [初始设置] [通讯设置]，选择好与设备连接的通讯端口。
3）单击 [屏号设置]，单击设备名称下拉框选择设备型号，例如 Bk-3512L，如果有多于1个相同型号的检测柜，可以利用复制参数把屏号参数拷贝到其它柜号，并点中“现有柜号”中相应的列表项，如果型号不同，则在 屏号 下拉框中单击某屏号，输入设备名称并按回车键。
4）单击 [确定]，再单击 [确定]，退出程序使通讯及屏号参数生效。
5）按照1）重新运行本程序，[控制部分] [跟踪巡检设置]，确保正在联机的柜号处于被选中状态（打），按 [确定] 后，单击 [控制部分] [联机]，计算机将读所有巡检柜号的工作状态，如果某柜通讯不成功，将提示“读第？柜工作状态失败！”，此时需要检查通讯通道，排除存在的问题。如果通讯正常，在电池检测窗口下部的柜号状态栏中将显示每个柜号的当前工作状态。


五、操作流程简介

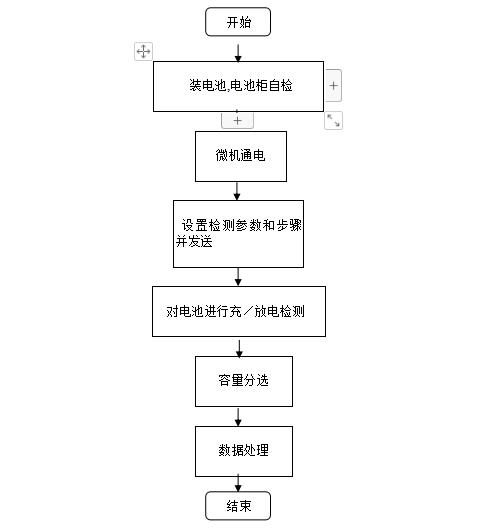

（一）、总体流程
