BT-100V20C100F电池组综合性能测试机

产品详情

一、设备简介
成品电池综合测试设备是一款快速准确测试成品电池性能的设备,主要测试项目有:开路电压、交流内阻、放电测试、放电过流测试、短路保护测试、充电测试、充电保护测试。系统采用 32 位 ARM 处理器,电压、电流采用 16 位 AD 转换器,相比同类设备测试速度快、测试精度高、支持多台设备同时操作。广泛用于汽车电子、航空航天、船舶、太阳能储能、电动自行车、电动摩托、后备电源电池、通信电源等动力电池组生产和科研实验测试。

二、设备主要特点
1.设备持续输出功率 2KW。
2.设备持续负载功率 6KW。
3.最高测试电压 100V。
4.最高充电电流(20A)、过放电电流(120A)。
5.测试项目可编程控制。
6.友好的上位机人机交互界面。
7.支持一个上位机软件控制 8 台设备。
8.设备支持串口、网络跟上位机通信。
9.测试记录支持保存到数据库(SQL)或者文件(EXCEL)。
10.支持测试项目导出导入功能。
11.设备支持充放电同口和分口电池。
12.设备支持充电激活电池功能。
13.电池组单体一致性评估测试。
14.电池组整组内阻测试。
15.电池组负载带载测试。
16.电池组大电流保护测试。
17.电池真实性短路保护测试。
18.电池组持续充电测试。
19.电池组大电流充电保护测试。
20.设备输入电压 AC220V/50Hz。(输入线必须接地)
21.设备输入外壳良好接地。

三、测试项目
1.开路电压:测试电池开路正负极两端的电压。
2.交流内阻:测试电池放电回路两端的阻值。
3.放电测试:测试电池持续带载能力,让电池持续放电一定时间检查电压压降。
4.放电过流测试:测试电池大电流放电保护功能,电池大电流放电触发电池保护板放电过流保护功能。
5.短路保护:测试电池正负极短接电池切断保护时间(微秒级别)。
6.充电测试:测试电池持续充电功能,测试电池充电功能是否良好。
7.充电过流测试:测试电池大电流充电保护功能,电池大电流充电触发电池保护板充电电流保护功能。

四、测试范围分辨率


五、设备配件

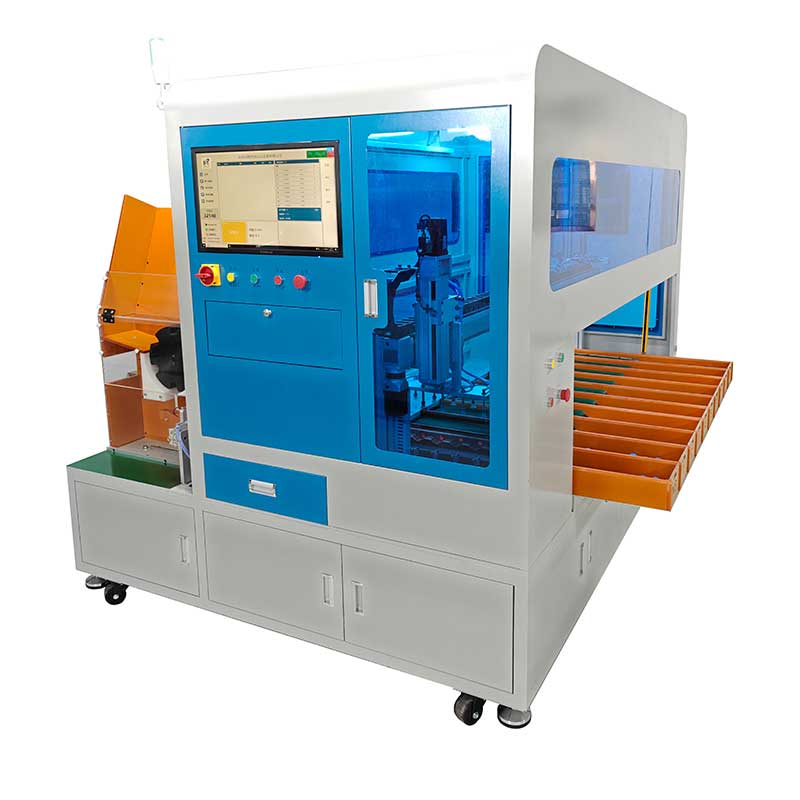

六、设备实物
1.设备尺寸:W*D*H 850*700*920MM
2.设备重量:75kg
3.设备供电:AC220V/50Hz。

七、上位机测试界面
