一、电芯分选机简介

BT18650电池分选机5档/10档/20档是用于18650/26650/32650电芯自动化分选电压，内阻的设备，也可单独分选电压或分选内阻。本测试分选由PLC控制+PC工业电脑组成，PLC控制交流伺服电机，步进电机和气缸等完成分选功能，PC负责数据采集和处理，以及数据保存。每小时完成圆柱成品电芯分选数量5000支左右。机械结构设计简洁大方，系统测试性能稳定，品质一流，是目前市场上性价比最高的一款圆柱电池分选设备。

二、电芯分选机选型

BT-1805B 为18650电芯6通道分选机，5个OK档位，1个 NG 档位

BT-1810B 为18650 电芯11通道分选机，10个OK档位，1个 NG 档位

BT-1820B 为18650电芯21通道分选机，20个OK档位，1 个 NG 档位

四、技术参数

【生产效率】不带扫码约 5000 个电芯/小时，带扫码功能约 4500 个电芯/小时

【适应范围】BT-1805/10/20B 为 18650 电芯的自动化分选电压.内阻，也可单独分选电压或分选内阻

【扫码功能】BT-1805B/10B/20B 都可以定制扫码功能，标准型机器未带扫码器功能见附件扫码器说明书

【自动联机接口】可定制在机器料斗连接自动面垫机的出口，实现电芯自动衔接，节约人工成本

【其他】可定制扫码和数据库数据对接

【其他】可选配电芯动态测试仪，实际体现电芯的品质和带载性能

【外部连接】可定制自动连接自动面垫机（电芯倒入自动贴面垫机，贴好面垫自动流入自动分选机，进行分选，节省人力）

【设备功率】1.6KW， 220V 交流电输入，50HZ：1.6KW，110V 交流电输入，50HZ(出口专用,需定制)

【使用气压】 0.4-0.8Mpa

【电压设定】0.000V-6.000V,

【内阻设定】000.0 毫欧-999.9 毫欧

【标配测试仪】

HK3560高速测试仪，电压精度 0.00005V，内阻精度 0.01 毫欧

HQ3561标准型高速测试仪，电压精度 0.0005V，内阻精度 0. 1 毫欧

HQ3560B精密型高速测试仪，电压精度 0.00005V，内阻误差 0. 01 毫欧

HQ3560D精密型动态高速测试仪，电压精度 0.00005V，内阻精度 0. 1 毫欧

兼容静态/动态测试

【测试效果】反复测试，效果极佳

【控制器件】7.5 寸触摸屏，3 轴 PLC 编程器

【运动器件】分档移位采用闭环步进电机，定位精准，同步皮带输送电芯防止电芯表面不被损伤

【供料】采用料斗方式供料，BT-1805/10/20B 一次性可投放 500PCS

【其他】 生产数量自动采集，显示当前生产效率

【数据存储】测试数据可使用 U 盘储存

【设备调试】设备调试简单，易学易懂自带故障报警

【保修服务】本公司产品保修期为2年

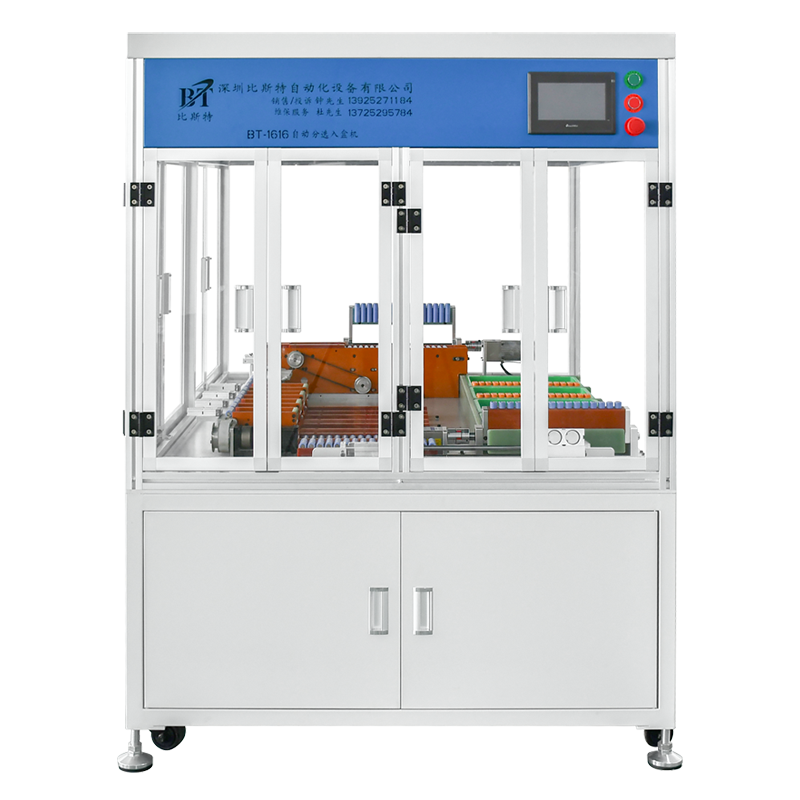

六、设备外形简介

五、设备主要配件清单

六、随机附送

内六角扳手  一套；开口扳手 2PCS ；PH-18M23L 测试针 20PCS ；螺丝刀大小各 1PCS
